TPS40 (GREY/SILVER DAISY) Build Log

TPS40 というカスタムキーボードのキットを組み立てたので、そのビルドログを書く。

【 in stock】DEADLINE Studio & Openkey Design -TPS 40 keyboard

套件清单： 顶箱x1 底壳x1 右模块x1 右内盒x2 右按钮x1 右灯夹x1 PC扩散器x3 环氧乙烷x1 钛金石洗弹片x1 PVD面条板x1 接线板 x1 模块电路板 x1 热插拔 PCB x1 3000mAh电池x1 孔中垫x1 poron底垫x1 ipex 开关垫 x1 底胶 x 若干 铜棒 x 几个 螺丝×若干 PCB排线x2 套件规格： 外壳：铝/沙发/PC   布局：雏菊/普朗克 头部角度：5° 电镀高度：20.5mm PCB：热插拔/柔性切割/无RGB/1.2mm/VIA/蓝牙5.0/旋钮 安装方式： 托盘+垫片 固定环：默认：钛石水洗/碳纤维 面板：默认：PVD/PC 中垫：Poron 开关垫：Ixpe 底垫：Po

TPS40 は、DEADLINE STUDIO が手がける 40％レイアウトのキーボード。日本では遊舎工房さんがベンダーとなって Group Buy を開催しており、自分は 2023 年 5 月の GB で注文し、2023 年 10 月に届いた。
接続端子は USB Type-C で、 DAISY(横ずれ配列) と PLANCK(格子配列) の二つのレイアウトが選択できる。無線接続も可能だが、遊舎工房さんの GB 版の場合は非対応とのこと。

最近でも遊舎工房さんのツイートを見ていると何度か入荷アナウンスをしているため、手に入る機会は今後もあるかもしれない。

40%キーボードというサイズが自分は好きで、Corne Cherry V3 から自作キーボードを始め、Keyball 39 → cocot46plus → Keyball 44 と乗り換えてきた。そんな中 40%かつカスタムキーボードかつデザインが可愛いキーボードの Group Buy が開催されると聞いて、44,000 円という値段に渋っていたものの清水の舞台を飛び降りる気持ちで買ってみた。結果としてはかなりの大満足となっている。

Build Log

さてこの TPS40 だが、製品自体はとても良いもののサポートがあまり良くないという評価を見かけるが、自分もそうだね...となってしまった。
まずビルドガイドが用意されていない。同梱物にガイドにあたる図の紙が入っているが、IKEA の説明のような図があるだけでそれだけではさっぱりわからなかった。DEADLINE STUDIO の Discord サーバーに TPS40 専用のチャンネルがあるのだが、そこでのビルド方法についての質問には「有志の組み立て動画があるのでそちらを見てくれ」とのこと。以下の動画が参照されていた。

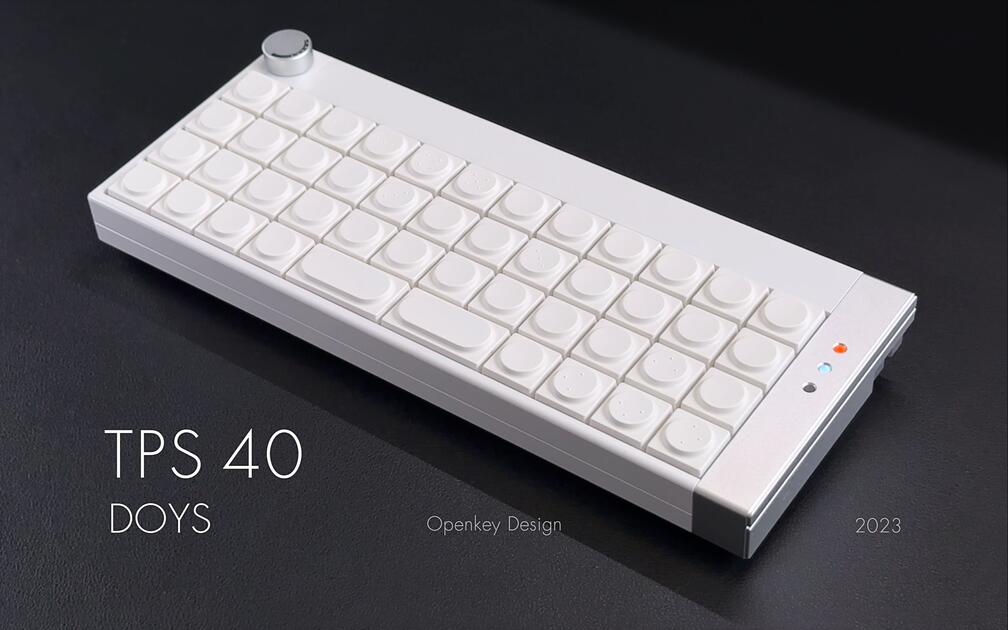

致敬经典！完美搭配的TPS40 | DOYS玩具键帽 | Tec中轴 | 键盘开箱组装_哔哩哔哩_bilibili

TPS40键盘的外观设计是参考了世界上第一台卡带机 “SONY TPS-L2” 而做修改的。从入坑看到就蹲了近两年，算是圆梦了；自己的第一把直列，适应起来相当快，现在已是日常生产力。TPS40 最大问题是双模写的不怎么好，会吞字，大货为了内胆稳定性做了调整，变得无软弹。套件：TPS 40 键帽：DOYS玩具键帽轴体：Tec中轴（静音出厂无润）卫星轴：无定位板：铜PVDBGM：1.One Last , 视频播放量 37929、弹幕量 145、点赞数 723、投硬币枚数 222、收藏人数 440、转发人数 146, 视频作者 智君啊, 作者简介 兴趣使然，分享客制化键盘、轴体、键帽，相关视频：科幻机械风格 最高完成度屏幕组件 矩阵式灯效 高端客制化键盘VOLT 2.0 | 名仕轴 | 沉浸式开箱组装 | 机械键盘 | 打字音，中轴有效减少键帽高度 | TPS40+中轴+DOYS | 键盘打字声，堪称今年最好的一把键盘，太惊喜了！，「 换轴换键帽一分钟学会！ 」，几十块钱的键帽，到底有多逆天？，绿色沉寂/AIR Mallche 深绿透明键帽 | Deadline | VOLT2.0 | 名仕轴 | Percent Studio | 键盘打字音，键帽天花板的存在！！，连转卖都为你考虑好了的舔狗级性价比键盘。TECH80。GKS Lab，人体工学键盘的终极形态？最懂传统键盘痛点的客制化键盘！丨深度评测丨机械键盘丨打字音，破损展露晶体 怒喵AM Relic 80

他に情報は見つけられなかったため、自分もこの動画を食い入るように見ることでなんとかビルドできた。幸い不具合もなかったため自分はチャットを深追いしたりはしていないのだが、困ったことがあればチャンネルで相談するのも良いかも。

組み立て中の写真

ボトムケース。これがかなり重い。

六角形の溝にクッションシールを貼っていく

おそらく「Titanium stonewash shrapnel」と呼ばれているもの。同梱されている IKEA の説明のような図ではこのパーツについての説明がされていて、PLANCK と DAISY でねじ止めする場所が違うので注意。

この図だけではなんのこっちゃとなるので、動画と見比べながら止めていく。

溝に乗せたところ。TPS40 はカスタムキーボードでよくあるガスケットマウント方式とのことで、これは PCB を固定せず、クッションで沈み込ませることでタイピング時の底打ち感を抑えることができるとのこと。

PCB やトッププレートを乗せたところ。

完成！

VIA

TPS40 のキーマップを変更するには VIA という Web アプリを使うとのこと。 自分は今まで Remap か、 GitHub の qmk_firmware リポジトリを手元に落としてきた上での直接ビルドしか経験したことがなかったので、今回初めて VIA を使った。 VIA とは何か？についてはこちらのサリチル酸さんの記事がとても参考になった。

（初心者編）VIAを使ってキーマップを書き換えよう - 自作キーボード温泉街の歩き方

こんにちは。自キ温泉ガイドのサリチル酸です。 今回は初心者向けのキー設定記事第三段、VIAという新しいソフトを使ったキーマップの超簡単な変更方法を紹介したいと思います。 2023/02/16 記事を最新の情報に更新 2023/10/09 記事内のスクリーンショット及び内容を最新化

TPS40 のキーマップは 2024/02/12 現在 VIA の Web アプリ上ですぐ使えるようにはなっておらず、自身でキーマップの JSON ファイルをアップロードして利用する必要がある。VIA の GitHub リポジトリにプルリクエストが上がっているが、まだマージされていないようだ。
そのプルリクエストに含まれている JSON ファイルをダウンロードし VIA の Web アプリでアップロードすることでキーマップの編集ができるようになる。詳しくは上記サリチル酸さんの記事に記載されているのでそちらを参照のこと。
注意点として、DAISY レイアウトの場合は tps40a.json、PLANCK レイアウトの場合は tps40b.json となる。

完成

キーキャップはPBTfans Doubleshot WOBを遊舎工房さんで見つけて購入した。完全に同色というわけではないけど、ある程度揃えられていて良い。

所感

ダークグレーとシルバーのケースがとても好みで可愛い。デスク上での佇まいも良く、かなり所有欲を満たしてくれる。
打鍵音もアクリル積層ケースと比べて吸収されずっしりと鳴る感じがするのもわかる。ケースがかなりの重さのため打鍵時の安定感はありつつ、ガスケットマウントにより比較的柔らかめな打鍵感なので指も疲れにくいように感じる。

配列としては、元々使っていた Keyball 44 と大体が同じなものの一番右の修飾キー列がないため、そのあたりのキーマップを見直す必要があった程度ですぐ慣れることができた。

ということで TPS40 のビルドログだった。組み立て自体はちょっと難易度高めだったが、完成したものを見るとそれを忘れさせるくらいに満足している。かなりキーボード欲も満たされてしまったので、しばらくはこれで遊びたい。
